이그니션 시스템
Ignition System

엔진내부에서 불꽃 방전을 일으키기 위한 고전압 전류를 발생시키는 엔진의 핵심 구동장치

와이어링 하네스 부품 위치 이미지 와이어링 하네스 부품 위치 이미지
  • 1.플러그탑 코일

    1.플러그탑 코일

    플러그탑 코일

  • 2.스틱코일 & 하네스어셈블리

    1.스틱코일 & 하네스 어셈블리

    스틱코일 & 하네스어셈블리

  • 3.점화플러그

    1.점화플러그

    점화플러그
    (백금/스파크/이리듐)

  • 1.플러그탑 코일
  • 1.스틱코일 & 하네스 어셈블리
  • 1.점화플러그

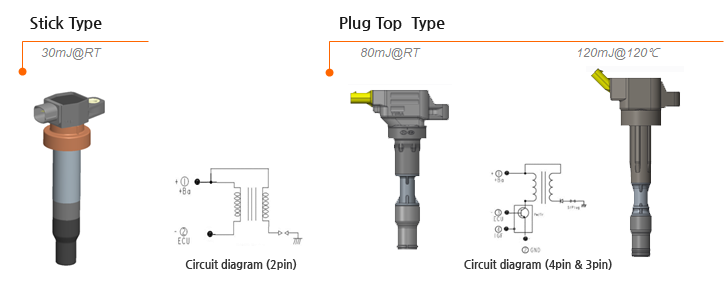

점화코일

  • Description
    Remark
    Stick Type Ignition Coil
    - 슬림 한 외형 [출력 에너지 30~38mJ]
    - 엔진 레이아웃 간소화
    - 무결점 품질
    테스트 조건
    - Vbatt : 14V (RT)
    - 부하 : 10㏁/20pF
    - 주변온도 : R.T.
    * 이그나이터 클램프 전압:400~560V
    Plug Top Ignition Coil
    - 다운사이징 디자인
    - 출력 에너지 : 80mJ / 100mJ / 120mJ / 200mJ
    - 전류제한 / 과열보호 / 과승온차단(옵션)

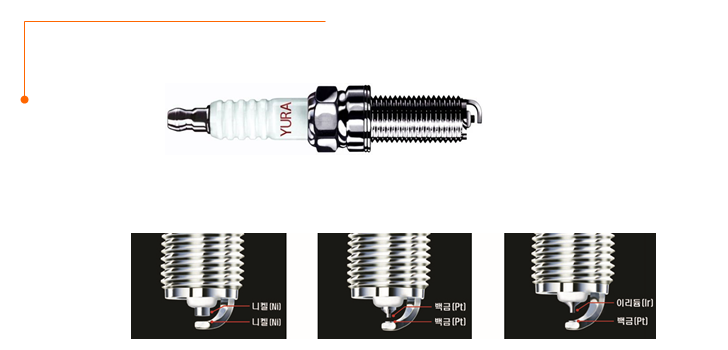

스파크 플러그

  • 사양
    비고
    스파크플러그
    - 니켈 스파크플러그
    - 백금 스파크플러그
    - 이리듐 스파크플러그
    - 중심전극 & 외측전극 : 니켈 합금
    - 중심전극 : 백금팁, 외측전극 : 백금볼
    - 중심전극 : 이리듐팁, 외측전극 : 백금볼
